Productdetails:
|
| type: | Valven van roestvrij staal | Op maat gemaakte ondersteuning: | OEM, ODM |
|---|---|---|---|
| Portgrootte: | 1/2"-12", DN10-DN200, | Het materiaal van het kleplichaam: | SS304/SS316L |
| Pakking: | EPDM, silicium of PTFE | Beëindigenverbinding: | Laswerk, klempunt, draadwerk, flenzen, enz. |
| Type handvat: | Trekkend handvat/meerdere posities handvat | Werkende Temperatuurwaaier: | -20°C+135°C |
| Maximale werkdruk: | 10 bar | Bewerkingstype:: | Hand, Pneumatisch, Elektrisch |
| Bereik Application:: | Zuivelproducten, voedingsmiddelen, dranken, apotheek, cosmetica, chemische stoffen, enz. | ||
| Markeren: | 3A vlinderscheckklep,ss316l sanitaire vlinderklep,ss304 sanitaire vlinderklep |
||

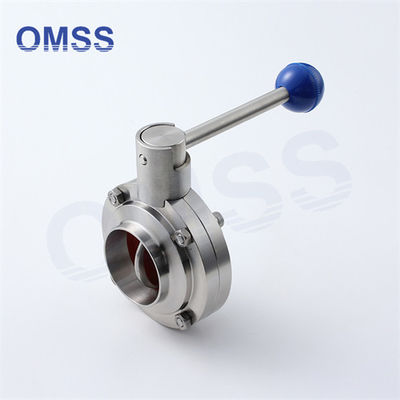

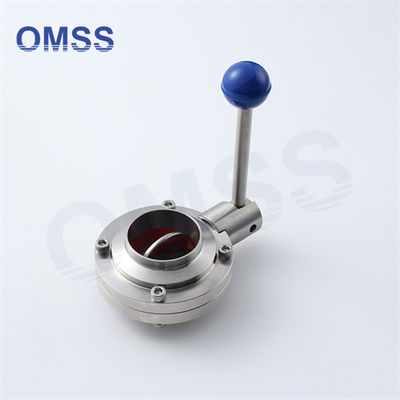

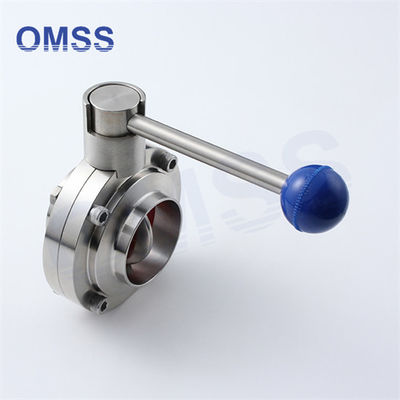

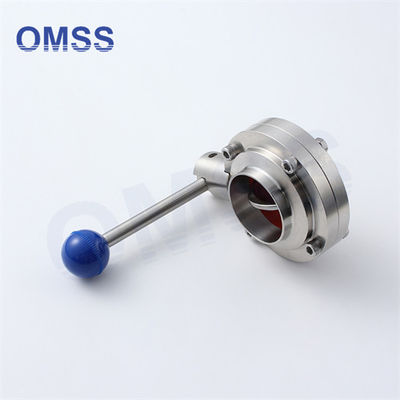

3A SMS DIN Food Grade SS304/316L Weld Manual Sanitary Stainless Steel Butterfly Valve met trekhandvat
Werkingsbeginsel:
Dit type klep kan met een handmatige of elektrische aandrijving worden bediend, maar ook met een pneumatische aandrijving.
Elektrische of pneumatische actuatoren moeten de asbeweging van de zuiger op een 90°-rotatie van de klepas afdekken.Zo dat de klep open of dicht kan zijn om het vereiste van de besturing te bereiken en open/sluit voor het pijpleidingssysteem.Ze hebben drie soorten aandrijvingen:normaal geopend ((NO),normaal gesloten ((NC),lucht/lucht ((A/A). of dicht vier positie.
De multifunktiegrif regelt de klep met 15° in de open of dicht staande 12 zitplaatsen en zorgt voor de regeling van het middenstroomvermogen.
De klep wordt door middel van een trekhandgreep geregeld door middel van vier multifunctionele positionering.in zijn open of dicht 4 sDe Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de in de richtlijn vastgestelde maatregelen te treffen.
Toepassing:
De serie van deze kleppen zijn hygiënische pneumatische of handmatige vlinderkleppen, die op grote schaal worden gebruikt in roestvrijstalen pijpleidingssystemen om de doorstroming van het medium te controleren en te regelen.
Specificaties:
| Metalen Materla | Contact met de onderdelen van het product | 304/316L ((1.4301/1.4404) Vervalsing | Kan materiaalinspectieverslag verstrekken |
| Materiaal nr.contact met de onderdelen van het product | 304/202 ((1.4301/202) | ||
| Afdichtmateriaal | Standaard | VMQ | Neem import afdichtingsmaterialen aan, die allemaal voldoen aan de FDA 117.2600 |
| Optie | EPDM/FRM | ||
| Druk | De druk van het werk | 0 tot 10 bar | |
| Regeling van de luchtdruk | 5-8 bar | ||
| Temperatuur | Werktemperatuur | VMQ: ((-50~+180°C) EPDM: ((-20~+135°C) FPM: ((-30~230°C) | |
| Sterilisatietemperatuur | 150°C ((MAX 20min) | ||
| Oppervlaktebehandeling | Binnenste oppervlaktebehandeling | Ra ≥ 0,4 - 0,8 μm | |
| Oppervlaktebehandeling | Ra ≥ 0,8 - 1,6 μm | ||
| Verbinding | De diameter van het lassen | Lasverbinding:DIN 11850-2 met 11850-1 / SMS / 3A / ISO-serie enz. | |
| Verbindingsmodus lassen,klemmen,mannelijke en vrouwelijke,flens, enz. | |||
| Optioneel aangedreven | Geestkracht | ||
| Pneumatische besturing, Pneumatische kop en vaste beugel | |||
Modulair verbindingssysteem
Afmetingen van de klep
